วงจร interface แบบ VOX อย่างง่าย  สำหรับส่ง SSTV
๔  ตุลาคม  ๒๕๕๑

    เมื่อผมเล่น SSTV ก็เริ่มด้วยการหารายละเอียดการติดตั้งใช้งานจากเวบต่าง ๆ มาอ่าน จนสามารถติดตั้งโปรแกรมลงในเครื่องคอมพิวเตอร์ได้ จากนั้นก็เริ่มทำการรับสัญญาณ SSTV ก็เพียงแต่การ simulate จากโปรแกรมที่ให้มาเท่านั้น เล่นไปเล่นมาสักพักก็หมดสนุก  เหลียวซ้ายแลขวาจะหาใครมาเล่นเป็นเพื่อนไม่ได้ซักคน  เลยคิดว่าจะต้องติดตั้งโปรแกรมลงเครื่องคอมพิวเตอร์อีกสักเครื่อง โดยให้เครื่องหนึ่งส่งและเครื่องหนึ่งรับ  ไอ้ตอนรับไม่มีปัญหาเพราะเราสามารถต่อสัญญาณจากเครื่องวิทยุสื่อสารเข้าช่อง MIC ของเครื่องคอมพิวเตอร์เครื่องรับได้โดยตรง  แต่ปัญหาอยู่ที่เครื่องที่จะส่งสัญญาณ SSTV ซิครับ ซึ่งมันจะต้องมีสายอินเตอร์เฟสมาต่อด้วย ก็เล็งว่าจะไปหยิบสายอินเตอร์เฟสของ echolink มาใช้งาน แต่ปรากฏว่าเครื่องคอมพิวเตอร์ที่เราติดตั้งโปรแกรม SSTV เอาไว้มันไม่มี COM Port (พอร์ต serial ) เลยซักเครื่อง

    คิดอยู่นาน เลยนึกถึงวงจร VOX ที่เค้านิยมเล่นกันเมื่อสิบกว่าปีที่แล้ว ไปค้นจากหนังสือเก่า ๆ ก็มีวงจรที่ใช้ IC (หลายขาน่าเบื่อแถมหาซื้อยากอีกต่างหาก)  ลองค้นดูในอินเตอร์เน็ตก็พบวงจร VOX ที่ใช้ทรานซิสเตอร์ทั้งนั้น  ซึ่งข้อเสียของวงจร VOX ที่ใช้ทรานซิสเตอร์คือ เราต้องเร่งเสียงของต้นเสียงให้ดังพอควร ไม่เช่นนั้นวงจร VOX จะไม่ยอมทำงาน (เพราะทรานซิสเตอร์มีหลักการทำงานอยู่ว่า "ควบคุมกระแสส่วนใหญ่ด้วยกระแสส่วนน้อย" ) ฉะนั้นเมื่อเราเร่งเสียงให้ดังมาก ๆ ผลที่ตามมาคือคนที่จะรับก็จะรับเสียงได้โอเวอร์ไปเลย แถมสัญญาณที่รับได้มีการผิดเพี้ยนอีกต่างหาก

    จึงได้ประยุกต์เอาวงจร VOX แบบทรานซิสเตอร์มาปรับปรุงให้ทันยุกต์สมัยสักหน่อย ลองเอามอสเฟส (MOSFET) มาทำหน้าที่แทนทรานซิสเตอร์ดู (เพราะมอสเฟส มีหลักการทำงานอยู่ว่า "ควบคุมกระแสส่วนใหญ่ด้วยแรงดันส่วนน้อย" ) ปรากฏว่าเมื่อประกอบวงจรต้นแบบเสร็จ ใช้งานได้ผลดีมากเลย ใช้ต้นเสียงแค่นิดเดียว วงจรก็ทำงานได้แล้ว เลยทดลองเอาไปใช้เป็นอินเตอร์เฟสของเครื่องส่งสัญญาณ SSTV ก็ได้ผลดีเยี่ยมเลย

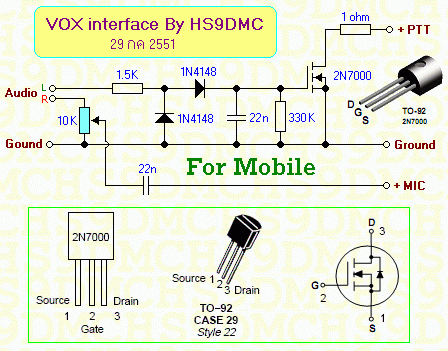

=========== วงจร VOX แบบใช้ MOSFET ออกแบบให้ใช้กับเครื่องโมบาย ============

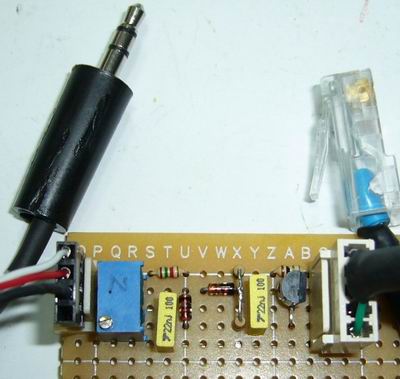

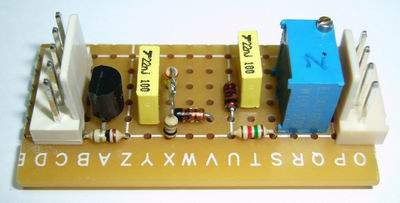

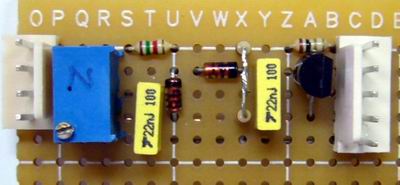

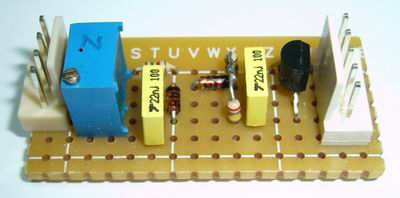

========================== วางอุปกรณ์ลงปรินท์เอนกประสงค์ ==========================
ผมใช้ตัวต้านทานขนาด 1/8 วัตต์ (ถอดมาจากซัพพลายของคอมพิวเตอร์ที่เสียแล้ว)

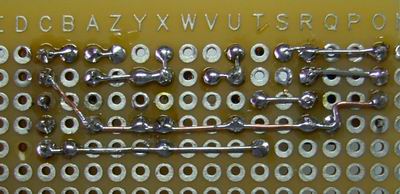

================================== ด้านลายวงจร =================================

========================== ภาพบนและล่าง มองสลับด้านกัน ===========================

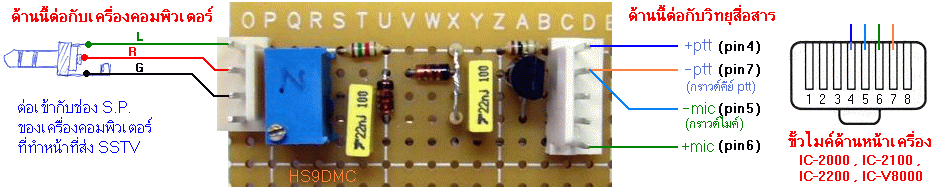

======== ผมทำมาใช้งานกับเครื่องโมบาย ICOM เลยเอาภาพการต่อที่ขั้วไมค์หน้าเครื่องมาให้ดูกัน ========

ด้านซ้าย  เป็นแจ็คสเตอริโอธรรมดา เอาต่อเข้ากับช่องลำโพงของเครื่องคอมพิวเตอร์ที่ทำหน้าที่ส่งภาพ SSTV		ด้านขวามือ  เป็นแจ็คแบบ RJ-45 เอาไปเสียบเข้ากับช่องไมค์หน้าเครื่องของโมบาย ICOM ที่ทำหน้าที่รับสัญญาณ SSTV ทาง RF
================ มี socket สำหรับการต่อสายไฟเพื่อความสะดวกในการถอดเข้าออก ================

============================= ภาพทดลองใช้งาน =============================

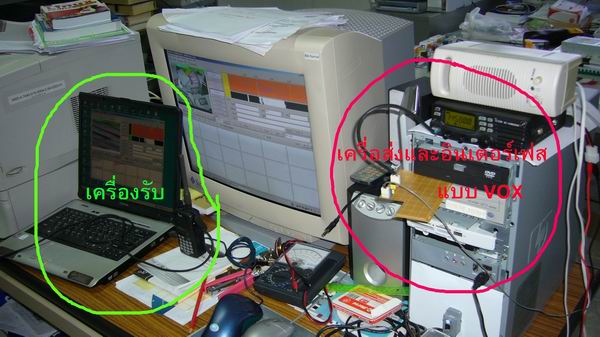

==================== เครื่อง NoteBook ทำหน้าที่รับ และ เครื่อง PC ทำหน้าที่ส่ง ===================

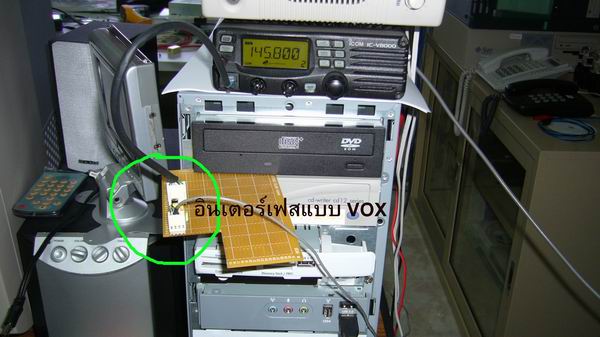

================ วงจรอินเตอร์เฟสทำเสร็จใหม่ ๆ ยังไม่ได้ตัดแผ่นปรินท์ให้เรียบร้อยเลย ================

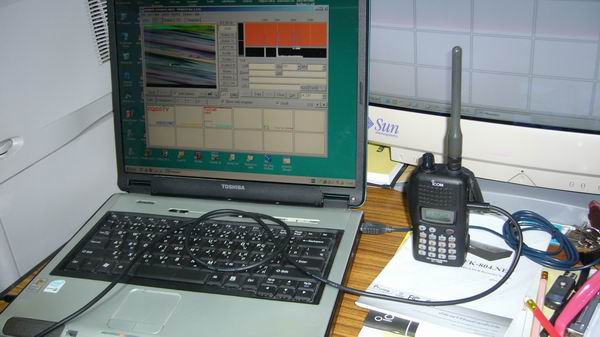

================= ทางด้านรับ เพียงเครื่องมือถือ กับสายสัญญาณตรง ๆ เข้าเครื่องคอม =================
ภาพที่เห็นในจอโน้ตบุ๊กยังไม่ได้ทำการ SYN
