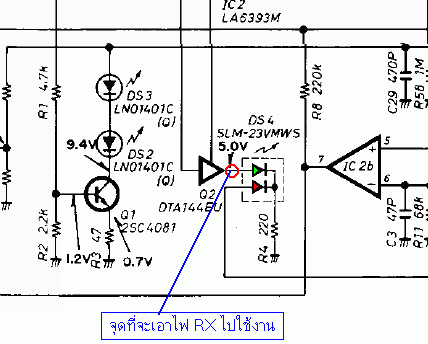

จุดต่อสัญญาณ RX ดูตามภาพครับ

ภาพด้านบนนี้จุดต่อสัญญาณ RX ผมเอามาจากไฟที่ไปเลี้ยงหลอดไฟ RX (หลอดสีเขียวที่ติดเมื่อมีการรับสัญญาณ)
จุดอื่นก็มีครับ แต่ต่อสายไฟออกมายากเพราะเครื่องรุ่นนี้แผงวงจรจะวางตั้งฉากกับแผ่นปริ้นท์หลัก (คล้าย ๆ กับรังผึ้ง)

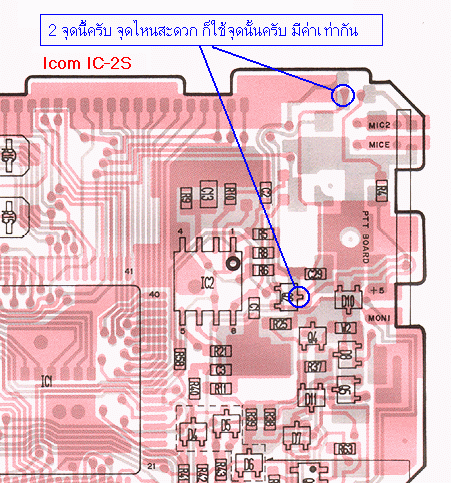

ลายวงจรสเกนจากคู่มือซ่อม

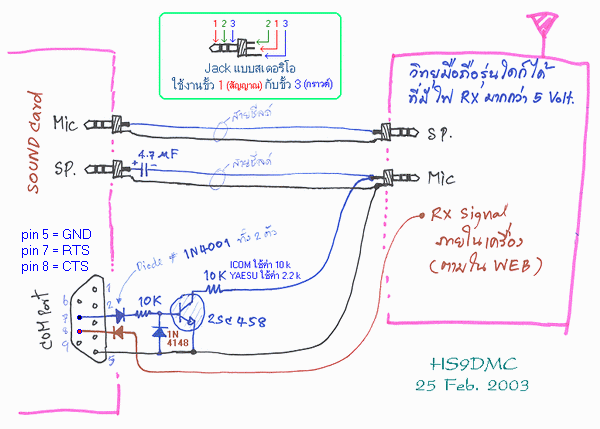

สำหรับ วงจร Interface เหมือนกับเครื่องมือถือรุ่นอื่น ๆ ครับ

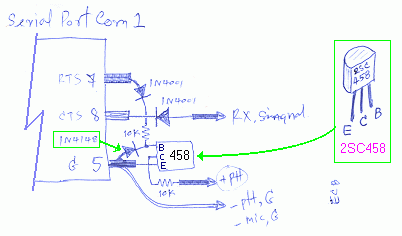

การบัดกรีอุปกรณ์เข้ากับ DB9 (Serial Port )
