มีสมาชิกหลายท่านที่ยังคงมีเครื่อง ICOM IC-2N  (รุ่นเกาหัว , รุ่นเขี่ยหัว ) ใช้งานได้ดีอยู่ และอยากจะเอามาทำเป็นสถานี Link ด้วยโปรแกรม Echolink ...  ผมก็เลยหาจุดต่อไฟ RX มาให้ดูครับ...

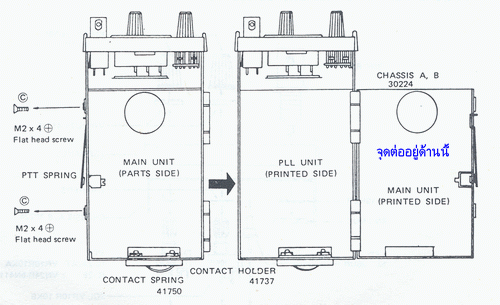

ภาพซ้าย ยังไม่เปิดบานพับ            ภาพขวาเปิดบานพับขึ้นมาแล้ว

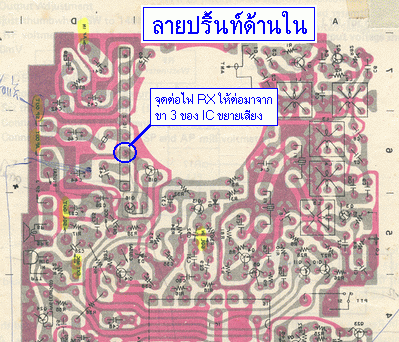

ลายวงจรสเกนจากคู่มือซ่อม

....

วงจรอินเตอร์เฟสที่ใช้กับเครื่องรุ่นนี้

การบัดกรีอุปกรณ์เข้ากับ DB9 (Serial Port )

เทคนิคเล็ก ๆ น้อย ๆ ในการทำวงจรอินเตอร์เฟส

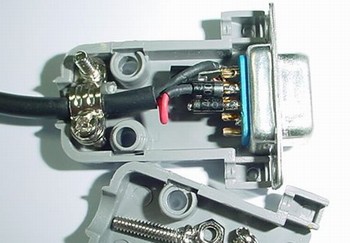

อุปกรณ์ไม่กี่ตัว สามารถบัดกรีไว้ในแจ็ค  RS232 ได้เลย

ตัวเก็บประจุ 4.7 ไมโคฟารัด ตัวเล็ก สามารถบัดกรีไว้ในแจ็ค ตัวที่ต่อกับช่องลำโพงของ Sound Card ได้
