ต้องขอขอบคุณ HS9LPQ แห่ง สุไหง-โก-ลก ที่ช่วยกันหาจุด RX

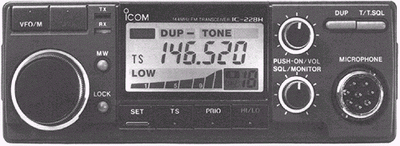

หน้าตาของ ICOM IC-228

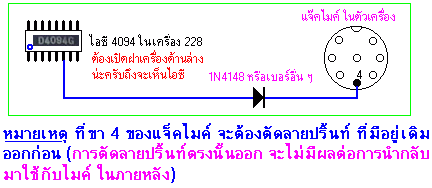

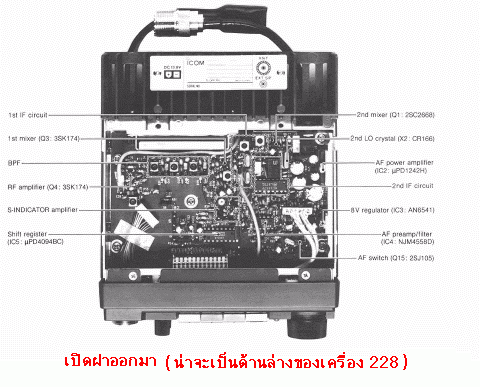

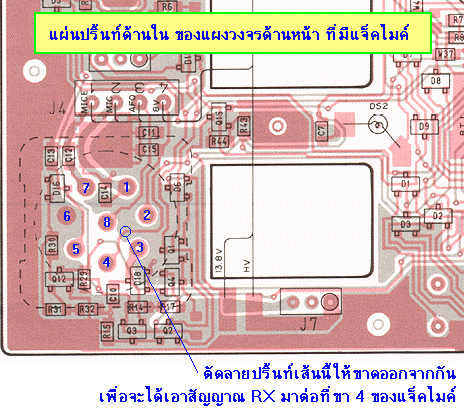

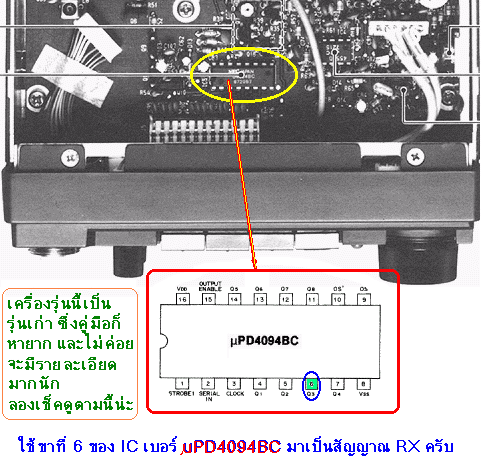

มาดูตรงจุดที่จะเอาสัญญาณ RX ไปควบคุมเครื่องคอมพิวเตอร์ให้ทำการรับเสียงจากเครื่องวิทยุ เพื่อส่งเข้า ระบบอินเตอร์เน็ต...

-

-

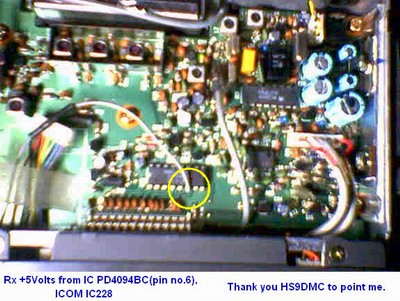

@ @ @ ขอขอบคุณ HS9LPQ ที่เอื้อเฟื้อภาพถ่ายการต่อสัญญาณ RX มาให้ได้ชมกัน @ @ @

-

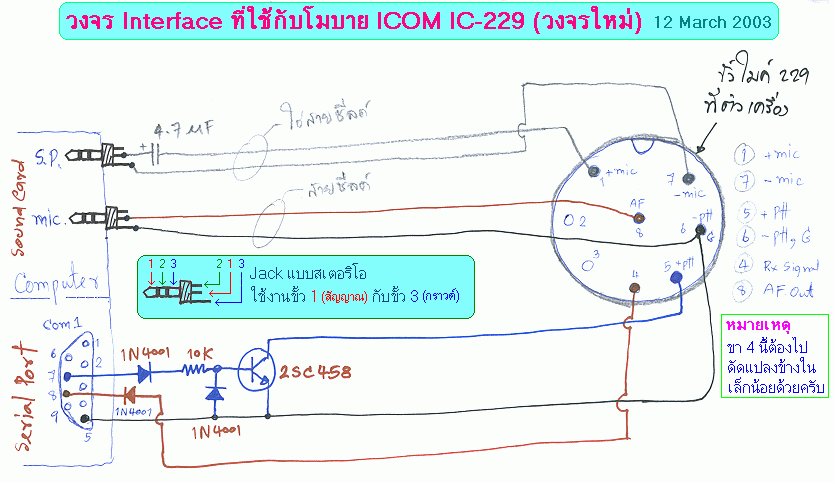

ต่อไปเรามาดูวงจรอินเตอร์เฟส กันน่ะครับ คือใช้ได้กับรุ่น IC-229 เปี๊ยบเลย
 จึงไม่ได้วาดใหม่

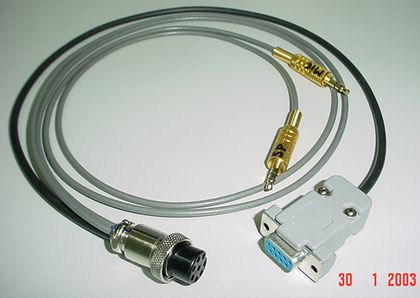

ดูวงจรที่ประกอบเสร็จแล้ว พร้อมใช้งาน

ปล. แจ็กเสียบสัญาณทุกตัวให้ใช้แบบสเตอริโอครับ เพราะวิทยุบางเครื่องอาจมีปัญหา
(ขอบคุณผลการทดลองจาก HS1KMZ จ.สุพรรณบุร)

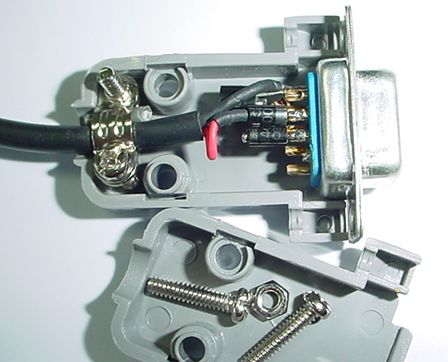

วงจรส่วนที่เป็นทรานซิสเตอร์ และไดโอด สามารถบัดกรีเข้าไปที่หัวของ RS232 ได้โดยตรง

ตัวเก็บประจุ 4.7 ไมโครฟารัด  ก็เชื่อมเข้าไปในแจ็คเสียบ ได้โดยตรง ( แจ็คตัวที่จะเสียบช่องลำโพงของ Sound Card )

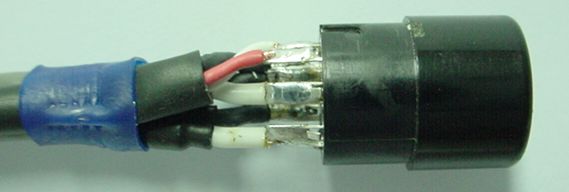

ความแออัด ที่ขั้วต่อแจ็คไมค์  ที่เอาไว้เสียบเข้ากับเครื่อง IC-229 ( ใช้สายชีลด์เส้นโตไปหน่อย )

  เมื่อท่านใช้วงจรข้างบนนี้แล้ว
ท่านต้องไปเซ็ตในโปรแกรม Echolink ตามข้างล่างนี้ด้วยน่ะครับ
