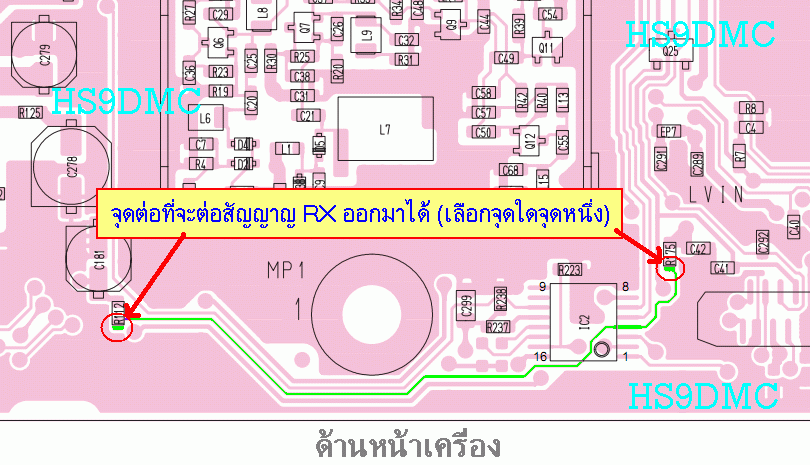

ลายวงจรสเกนจากคู่มือซ่อม

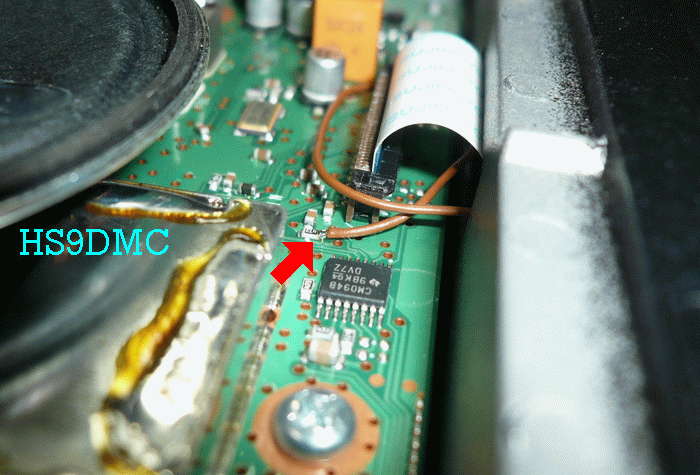

สายสีน้ำตาลคือสายที่ต่อใช้งานจริง

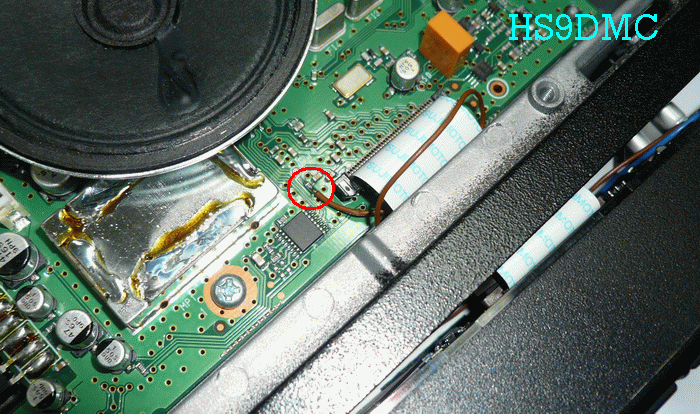

สายสีน้ำตาลคือสายที่ต่อใช้งานจริง

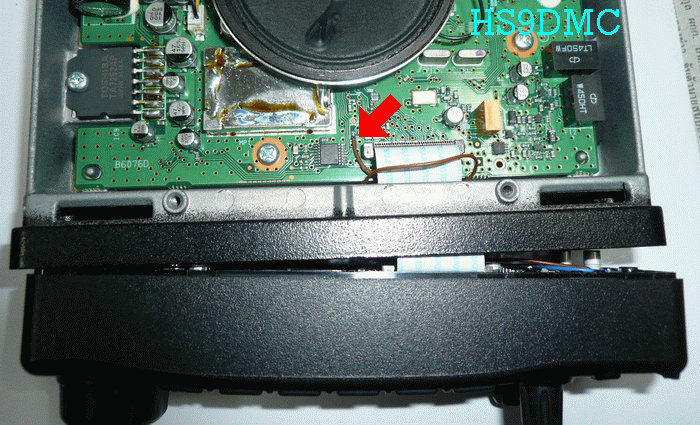

สายสีน้ำตาลคือสายที่ต่อใช้งานจริง

วงจรอินเตอร์เฟสที่ใช้กับเครื่องรุ่นนี้ (ใช้ร่วมกับ IC-2100 ได้เลย)

  เมื่อท่านใช้วงจรข้างบนนี้แล้ว
ท่านต้องไปเซ็ตในโปรแกรม Echolink ตามข้างล่างนี้ด้วยน่ะครับ

เทคนิคเล็ก ๆ น้อย ๆ ในการทำวงจรอินเตอร์เฟส

อุปกรณ์ไม่กี่ตัว สามารถบัดกรีไว้ในแจ็ค  RS232 ได้เลย

ตัวเก็บประจุ 4.7 ไมโคฟารัด ตัวเล็ก สามารถบัดกรีไว้ในแจ็ค ตัวที่ต่อกับช่องลำโพงของ Sound Card ได้
