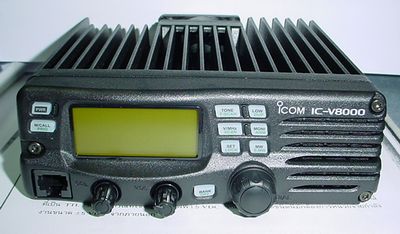

-------------------------------------------------------- หน้าตาของวิทยุรุ่นนี้--------------------------------------------------------

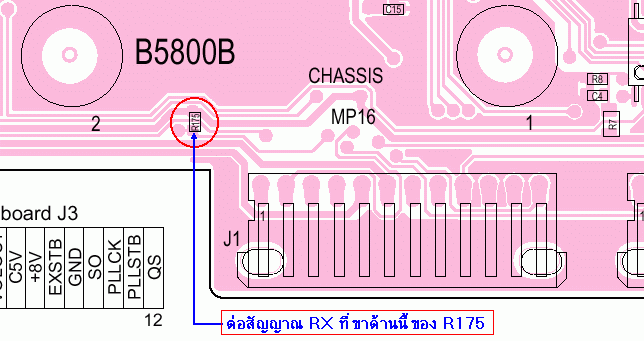

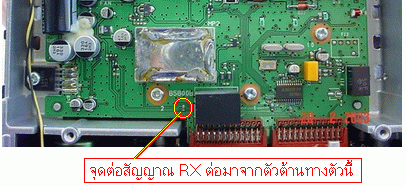

----------------------------------------------- ลายปริ้นท์ ด้านที่มีจุดต่อสัญญาณ RX ----------------------------------------------

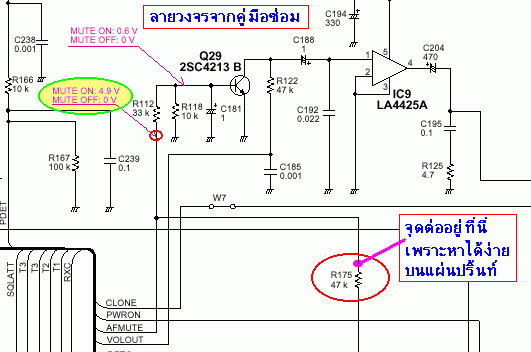

---------------------------------------------------- ลายวงจรสเกนจากคู่มือซ่อม ----------------------------------------------------

วงจรอินเตอร์เฟสที่ใช้กับเครื่องรุ่นนี้ (ใช้วงจรเดียวกันกับ IC-2100)

    เมื่อท่านใช้วงจรข้างบนนี้แล้ว
ท่านต้องไปเซ็ตในโปรแกรม Echolink ตามข้างล่างนี้ด้วยน่ะครับ
