๐๖ กันยายน ๒๕๕๓
|
Config Network ของ WRT54GL ที่อัพเดทเฟิร์มแวร์เป็น OpenWRT แล้ว |

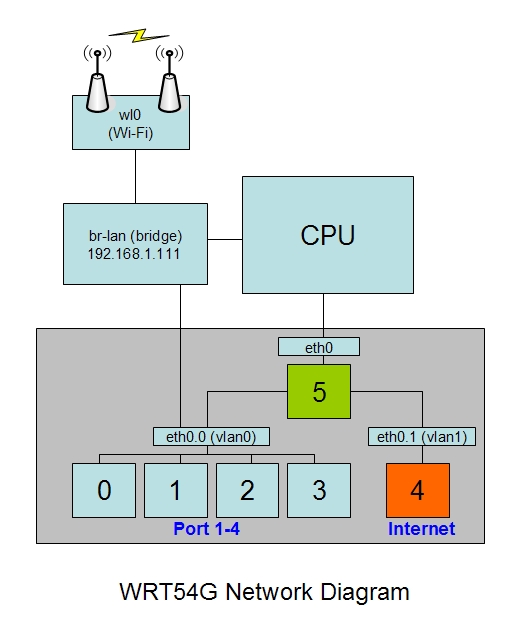

ขอบคุณภาพด้านบนนี้จาก http://www.electoday.com

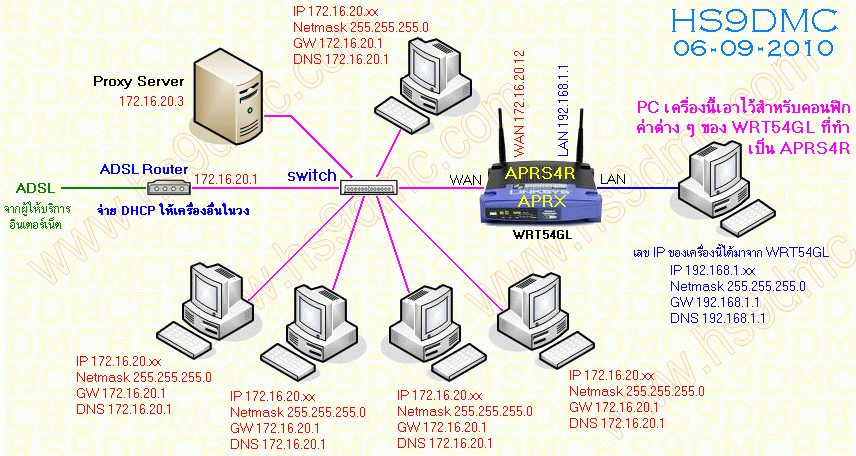

แผนผังการต่อเน็ตเวิร์คของผม
การคอนฟิคส่วนของ Network (ของผมกำหนดเลขแบบ Static ครับ ถ้าใครใช้แบบ DHCP อย่าทำตามนี้น่ะ)
พิมพ์คำสั่ง # vi /etc/config/network
#### VLAN configuration
config switch eth0
option vlan0 "0 1 2 3 5*"
option vlan1 "4 5"
#### Loopback configuration
config interface loopback
option ifname "lo"
option proto static
option ipaddr 127.0.0.1
option netmask 255.0.0.0
#### LAN configuration
config interface lan
option type bridge
option ifname "eth0.0"
option proto static
option ipaddr 192.168.1.1
<---
แก้ไขเลข IP ของ "LAN"
โดยการเปลี่ยนตัวเลขตรงนี้
option netmask
255.255.255.0
#### WAN configuration
config interface wan
option ifname "eth0.1"
option proto static (แก้ข้อความตรงนี้
เพื่อที่จะกำหนดเลข IP เอง คือของเดิมเป็น
dhcp
แก้เป็น static
)
option ipaddr 172.16.20.12
<--- แก้ไขเลข IP ของ
"WAN"
โดยการเปลี่ยนตัวเลขตรงนี้
option netmask 255.255.255.0
option dns 172.16.20.1
<--- แก้ไขเลข IP ของ DNS
ตามความเป็นจริง
option gateway 172.16.20.1
<--- แก้ไขเลข IP ของ
Gateway ตามความเป็นจริง
ข้างล่างนี้จำทำก็ต่อเมื่อต้องการให้
WRT54GL เป็น Wireless Client เท่านั้น
#### Wireless configuration <---
หัวข้อนี้ลอกมาจาก
http://wiki.personaltelco.net/OpenWRT
(19 พ.ค. 2554)
config interface wireless
option ifname "wl0"
option proto static
option ipaddr 192.168.1.1
<---
แก้ไขเลข IP ของ "วง LAN"
โดยการเปลี่ยนตัวเลขตรงนี้
option netmask
255.255.255.0
ข้างล่างนี้เอาไว้เผื่อว่าจะลองเล่นกันดู
การคอนฟิคให้ WRT54GL ทำหน้าที่เป็นตัวปล่อยสัญญาณไวร์เลส (WLAN)
(แบบไม่ต้องใส่พาสเวิร์ด)
พิมพ์คำสั่ง # vi /etc/config/wireless
config wifi-device wl0
option type broadcom
option channel 5
<----- ระบุช่องความถี่ออกอากาศของ wireless
(ค่าจะอยู่ระหว่าง 1
ถึง 11)
# REMOVE THIS LINE TO ENABLE WIFI:
option disabled 0 <-----
ถ้าเปิดใช้งาน wireless ให้กำหนดเป็นเลข 0 และถ้าจะปิดการใช้งาน wireless ให้กำหนดเป็นเลข 1
หรือใส่เครื่องหมาย # หน้าบรรทัด หรือลบบรรทัดนี้ทิ้งไปเลยก็ได้
config wifi-iface
option device wl0
option network lan
option mode ap
option ssid Samila <---- ตั้งชื่อ SSID ของ Wireless
(อ่านว่า สมิหลา)
option encryption none <----
บ่งบอกว่าไม่มีการกำหนดพาสเวิร์ดตอนที่เอาเครื่องโน๊ตบุ๊ค
connect กับไวร์เลสตัวนี้
การคอนฟิคให้
WRT54GL
ทำหน้าที่เป็นตัวปล่อยสัญญาณไวร์เลส
(WLAN)
(กรณีต้องการให้ผู้ใช้ใส่พาสเวิร์ดแบบ
web)
พิมพ์คำสั่ง # vi /etc/config/wireless
config wifi-device wl0
option type broadcom
option channel 5
<----- ระบุช่องความถี่ออกอากาศของ wireless
(ค่าจะอยู่ระหว่าง 1
ถึง 11)
# REMOVE THIS LINE TO ENABLE WIFI:
option disabled 0 <-----
ถ้าเปิดใช้งาน wireless ให้กำหนดเป็นเลข 0 และถ้าจะปิดการใช้งาน wireless ให้กำหนดเป็นเลข 1
หรือใส่เครื่องหมาย # หน้าบรรทัด
หรือลบบรรทัดนี้ทิ้งไปเลยก็ได้
config wifi-iface
option device wl0
option network lan
option mode ap
option ssid Samila
<---- ตั้งชื่อ SSID ของ Wireless
(อ่านว่า สมิหลา)
option encryption wep
<----
กำหนดการใส่พาสเวิร์ดแบบ web
option key Songhkla90000
<----
กำหนดพาสเวิร์ดที่ผู้ใช้ต้องป้อนในช่วงที่เอาเครื่องโน๊ตบุ๊ค connect กับไวร์เลสตัวนี้
(
พาสเวิร์ดที่ต้องป้อนคือ Songhkla90000
)
การคอนฟิคให้ WRT54GL ทำหน้าที่เป็นตัวปล่อยสัญญาณไวร์เลส (WLAN)
(กรณีต้องการให้ผู้ใช้ใส่พาสเวิร์ดแบบ
psk2)
พิมพ์คำสั่ง # vi /etc/config/wireless
config wifi-device wl0
option type broadcom
option channel 5
<----- ระบุช่องความถี่ออกอากาศของ wireless
(ค่าจะอยู่ระหว่าง 1
ถึง 11)
# REMOVE THIS LINE TO ENABLE WIFI:
option disabled 0 <-----
ถ้าเปิดใช้งาน wireless ให้กำหนดเป็นเลข 0 และถ้าจะปิดการใช้งาน wireless ให้กำหนดเป็นเลข 1
หรือใส่เครื่องหมาย #
หน้าบรรทัด หรือลบบรรทัดนี้ทิ้งไปเลยก็ได้
config wifi-iface
option device wl0
option network lan
option mode ap
option ssid Samila
<---- ตั้งชื่อ SSID ของ Wireless
(อ่านว่า สมิหลา)
option encryption psk2
<----
กำหนดการใส่พาสเวิร์ดแบบ psk2
(หรือเรียกอีกอย่างหนึ่งว่า
WPA2 Pre-shared Key)
option key Songhkla_Hadyai
<----
กำหนดพาสเวิร์ดที่ผู้ใช้ต้องป้อนในช่วงที่เอาเครื่องโน๊ตบุ๊ค connect กับไวร์เลสตัวนี้
(
พาสเวิร์ดที่ต้องป้อนคือ Songhkla_Hadyai
)
การคอนฟิคให้ WRT54GL
ทำหน้าที่เป็นตัวรับสัญญาณไวร์เลส (Wireless Client)
อันนี้ก็อบมาจากเวบบอร์ด 100 วัตต์ ( http://www.100watts.com/smf/index.php?topic=74648.msg382704#msg382704)
โดยท่าน E20GMY (ขอขอบคุณครับ)
จากหัวข้อคำถามจากเพื่อนสมาชิก
อยากทราบวิธีตั้งค่า
wrt54gl+aprs4r เวลาใช้งาน wireless ให้เป็นโหมด client ครับ
ท่าน E20GMY ได้แนะนำว่า... (เพื่อความมันส์ในการอ่าน ผมได้แต่งเติมอีกนิดหน่อย)
- # vi /etc/config/wireless <-- พิมท์คำสั่งเพื่อเข้าไปทำการแก้ไขในส่วนของ Wireless
แถมอีกซักตัวอย่าง (กรณีเซ็ตอัพให้ Wrt54gl ที่ลง OpenWRT แล้ว ให้ทำหน้าที่เป็น WiFi โหมด Client) อันนี้ลงมือทำเอง
- option disabled 0
<-- ของเดิมเป็น 1
ให้แก้เป็น 0
- option mode sta <--
ของเดิมเป็น ap ให้แก้เป็น sta
( mode ap = Access Point , mode sta =
Client Wireless )
- option ssid "Samila"
<-- ใส่ SSID ของไวร์เลสทางนั้นลงไป
(คือ SSID ของตัว Accesspiont
ที่ปล่อยสัญญาณออกมาให้เราเกาะนั่นเอง)
- option encryption psk2
<-- ของเดิมเป็น none แก้เป็น
psk2
- option key "Songhkla_Hadyai"
<-- กรณีที่ encryption เป็น psk2 ตรง key
นี้ให้เราพิมพ์ตัวอักษรปกติลงไปตรง
ๆ ได้เลย
(ไม่ต้องเอาไปเข้ารหัสแบบ ตัวอย่างข้างบน)
- ได้แล้วก็เซฟ แล้วออกจากหน้าจอแก้ไข แล้วก็รีบู๊ตดูทีนึง ถ้าถูกต้อง ไฟ WLAN ต้องติดขึ้นมา แล้วก็น่าจะติดต่อได้แล้ว
การคอนฟิค DHCP กรณีที่ต้องการให้ WRT54GL ทำหน้าที่จ่ายเลข IP ให้เครื่องอื่นด้วย
พิมพ์คำสั่ง # vi /etc/config/dhcp
config dhcp
option interface lan
<--
จ่ายเลข DHCP ออกทาง LAN
option start 100
<--
เริ่มจ่าย DHCP ตั้งแต่เลข 100
option limit 15
<--
จ่ายเลขทั้งหมด 15 เลข (192.168.1.100
ถึง 192.168.1.115 )
option leasetime 12h
<--
กำหนดเวลาหมดอายุของเลข IP ที่จ่ายออกไป (12 ชั่วโมง)
config dhcp
option interface wan
option ignore 1
=== Network restart ===(การสั่งให้ระบบเน็ตเวิร์คทั้งหมดรีสตาร์ทใหม่)
พิมพ์คำสั่ง # /etc/init.d/network restart
=== Closed DHCP ===(การสั่งให้ระบบจ่ายเลข IP หยุดทำงาน)
พิมพ์คำสั่ง # /etc/init.d/dnsmasq disable
(จะมีผลหลังจากรีสตาร์ทแล้ว)
=== Restart WRT54G
===(การสั่งให้เครื่อง WRT54G เริ่มทำงานใหม่ทั้งหมด)
พิมพ์คำสั่ง # reboot
=== Shutdown / Power-Off WRT54G
===(การสั่งให้เครื่อง WRT54G หยุดทำงาน เพื่อการถอดสาย หรือ ขยับขยายเปลี่ยนที่ตั้งใหม่)
พิมพ์คำสั่ง # poweroff
Packages
Additional features or utilities can be added via the ipkg system.
ipkg update
ipkg list
ipkg install <package>
ipkg remove <package>
( http://ftp.osuosl.org/pub/nslu2/releases/OpenWrt-kamikaze-7.09-README.txt )
การคอนฟิกค่าด้านเน็ตเวิร์ค ด้วย Command Line
| Page | Description |
|---|---|
| 3g/UMTS Stick | Use 3g/UMTS USB Dongle for WAN connection |
| Wireless configuration | Wireless configuration |
| Bridged AP | Howto bridge wireless and ethernet in Access Point mode |
| Routed AP | Howto to put wireless and ethernet in different subnets |
| Client Mode | General discussion of client mode wireless |
| Routed Client | Howto configure a routed or masqueraded wireless client |
| Bridged Client (Broadcom) | Howto define a wireless client bridge with proprietary Broadcom drivers |
| WDS (Broadcom) | Howto define AP-to-AP WDS with proprietary Broadcom drivers |
| WDS (Atheros) | Howto setup AP-to-Sta WDS with madwifi and mac80211 drivers |
| Multi-SSID | Howto define multiple virtual Access Points |
