วงจรแหล่งจ่ายไฟตรง ๑๒โวลต์ ๗ แอมป์ ใช้้กับเครื่องวิทยุสื่อสาร พร้อมวงจรชาร์จแบตเตอรี่
(โดยใช้หม้อแปลงเก่าจาก UPS)
12 Volt 7 Amp DC Power Supply and Charging Circuit for Transceiver
(from UPS Transformer)

ธรรมนงค์ ทวีชื่น , ๒๑ กุมภาพันธ์ ๒๕๕๖

อันนี้ผมทำใช้ชั่วคราวกับชุดรีพีทเตอร์..(ตอนแรกว่าจะใช้ชั่วคราว แต่ชั่วคราวมาจนบัดนี้ ยังใช้งานได้ดีเลยไม่ได้ปรับเปลี่ยนอะไร).. ใช้งานกับเครื่อง ICOM สองเครื่อง โดยเครื่องส่งปรับไว้ที่ 15 วัตต์ ยังส่งได้ปกติ ไม่มีฮัม...

โดยเอา UPS ที่เสียแล้วมาแงะเอาหม้อแปลง แล้วเอาเคสมันมาด้วยเลย แล้วประยุกต์ใส่วงจรชาร์จแบตเตอรี่ลงไป และต่อพ่วงกับแบตเตอรี่ไว้ด้วย เมื่อไฟฟ้า 220 โวลต์ดับตัวรีเลย์จะทำการต่อไฟจากแบตเตอรี่มาเลี้ยงวิทยุโดยอัตโนมัติ (ช่วงที่รีเลย์ตัดต่อเครื่องวิทยุจะดับไปแป๊บหนึ่ง) พอไฟฟ้า 220 โวลต์กลับมาเป็นปกติตัวรีเลย์จะทำการต่อไฟจากชุดเร็กกูเลทมาเลี้ยงเครื่องวิทยุโดยอัตโนมัติอีก (ตรงนี้อยู่ที่เทคนิคการต่อรีเลย์)

ในส่วนวงจรเร็กกูเลท ผมเอาไอซี 7812 จำนวน 6 ตัวมาขนานกันเลย (ไม่รู้ทำไมไม่ชอบใช้ทรานซิสเตอร์) ซึ่งตามสเป็คของ 7812 บอกว่าจ่ายกระแสได้ถึง 1.5 แอมป์ แต่อุณหภูมิสำหรับประเทศไทยเราผมให้มันทำงานแค่ 1 แอมป์นิดๆ พอ

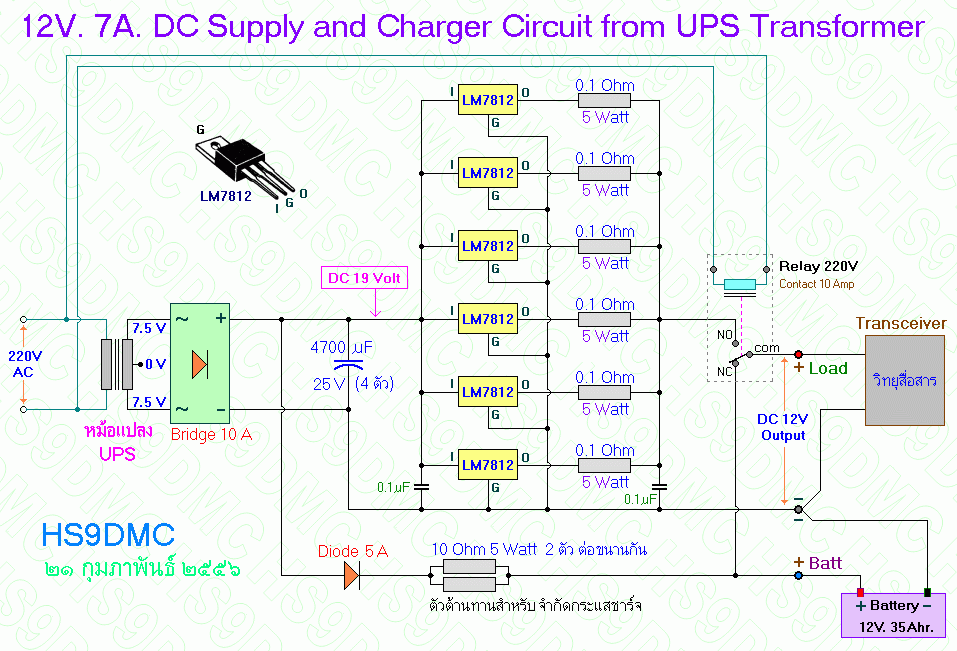

วงจรทั้งหมด

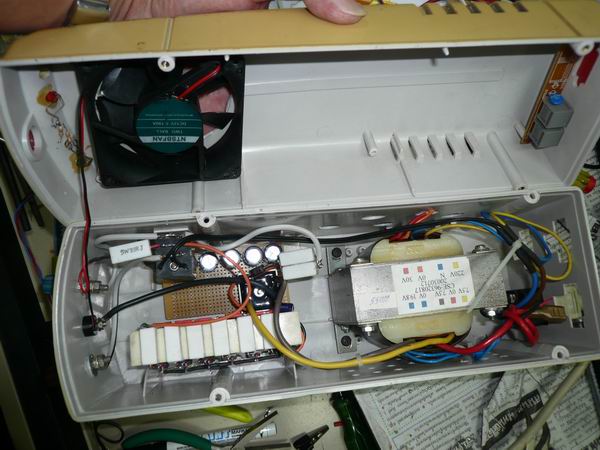

เอาเคสของตัว UPS มาใช้งานให้เกิดประโยชน์ด้วยเลย ผมติดพัดลมระบายความร้อนให้ด้วย

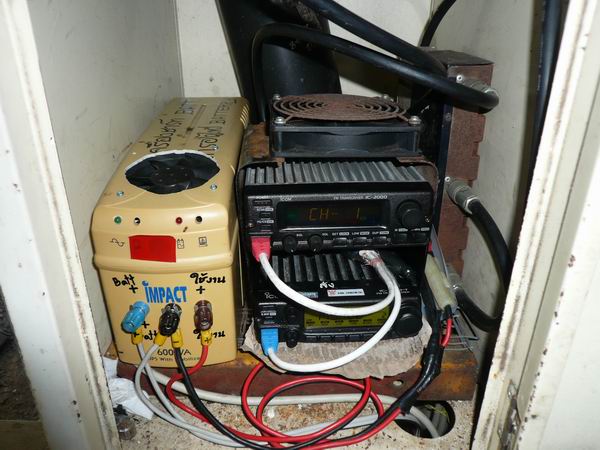

ชุดนี้ใช้งานจริงกับรีพีทเตอร์ กำลังส่ง 15 วัตต์
