27 MHz Dipole Antenna
By HS9DMC ๑๙ กุมภาพันธ์ ๒๕๕๗

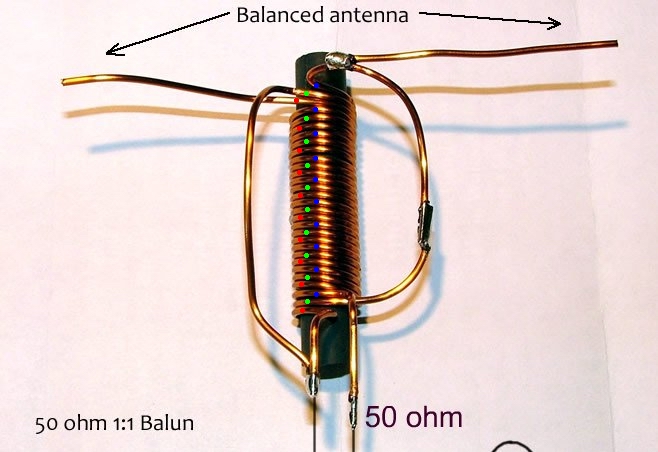

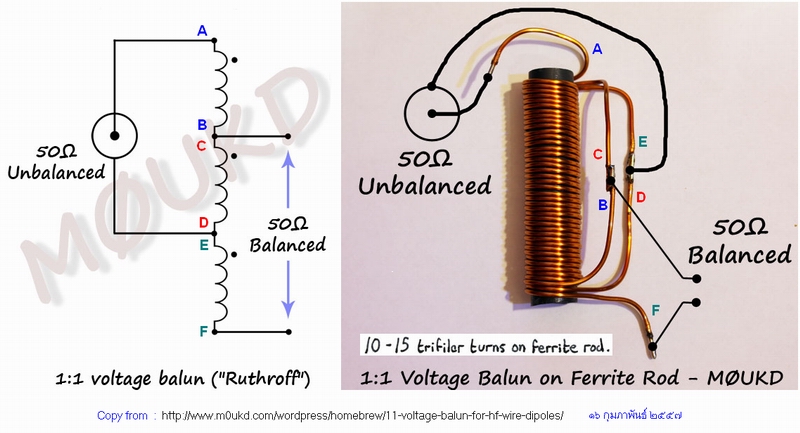

BALUN ต้นแบบ ที่ใช้ทำชุดแมตชิ่ง (ภาพนี้เอามาจากอินเตอร์เน็ต)


แต้มสีเพื่อการไล่รอบของขดลวดได้ง่ายๆ (ภาพนี้เอามาจากอินเตอร์เน็ต)

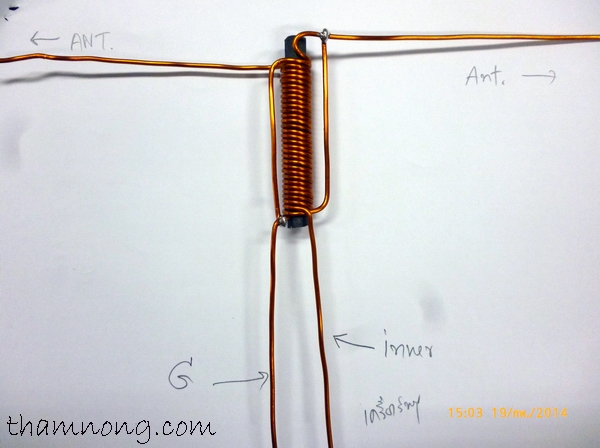

ของจริง...ขดลวดที่พันเสร็จแล้ว
ลวดที่ใช้พัน ผมรื้อๆ เอามาจากหม้อแปลงไฟฟ้าเก่าๆ เลยไม่รู้ว่ามันเป็นเบอร์อะไร
แต่ขนาดเส้นลวดโตซักประมาณ 2 มม.เห็นจะได้ ผมพันขดลวดจำนวน 11 รอบ ลงบนแกนเฟอร์ไรท์ ที่เค้าใช้กับเครื่องวิทยุ AM



หากล่องพลาสติกขนาดพอเหมาะมาใสตัว BALUN

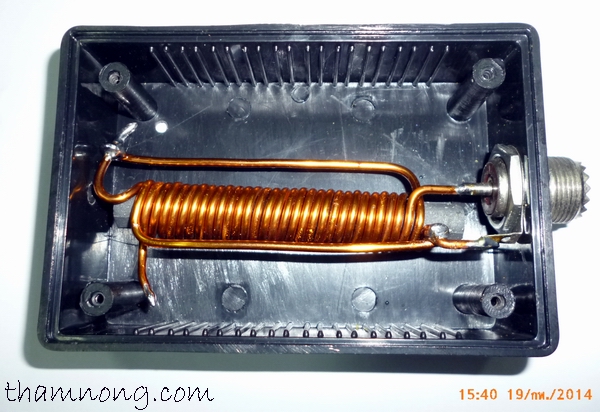

แล้วตัดปลายขดลวดให้พอดีกับกล่อง ใส่หัว SO239 ไว้สำหรับต่อกับสายนำสัญญาณ



ใส่ตัวต้านทาน 50 โอห์ม แทนสายอากาศ (ผมใช้ตัวต้านทาน 100 โอหม์ 2 ตัวขนานกัน)

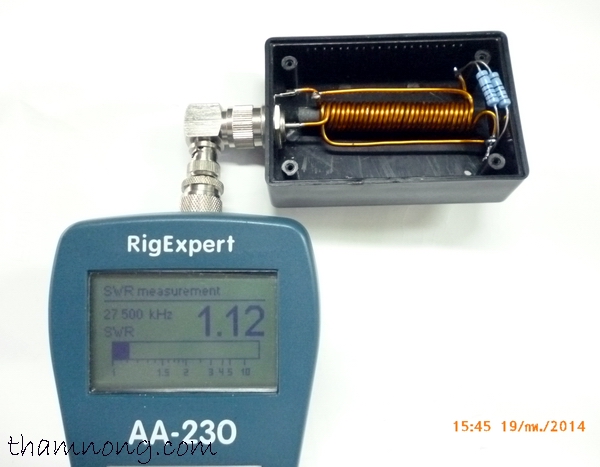

แล้วลองวัด SWR ที่ความถี่ใช้งาน ดูก่อน



เจาะรูด้านข้างกล่องให้เป็นแนวเอียงเพื่อไม่ให้น้ำเข้าได้ง่ายๆ
แล้วเอาสายไฟที่จะทำเป็นสายอากาศสอดเข้าไปบัดกรีกับปลายขดลวด
เอาท่อสำหรับเดินสายไฟสีขาว มาทำซัพพอร์ตที่ด้านบนของกล่อง แล้วยึดสายให้เรียบร้อยแข็งแรง



ตัวสายอากาศผมใช้สายไฟ THW ขนาด 6.0 ตร.มม. ตรงแกนกลางจะเป็นสายฝอยตีเกลี่ยว 7 เส้น ทำให้สายไม่เข็งมาก
โดยตัดยาวทั้งเส้น 5.44 เมตร จากนั้นมาตัดครึ่งให้เป็นสายอากาศไดโพล ซึ่งจะยาวด้านละ 2.72 เมตร แล้วประกอบเข้าไปกับกล่อง BALUN

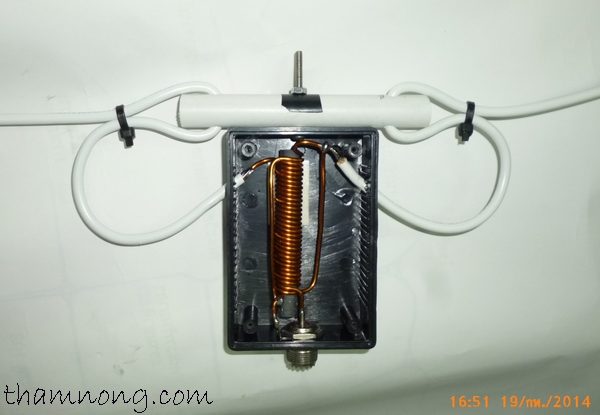

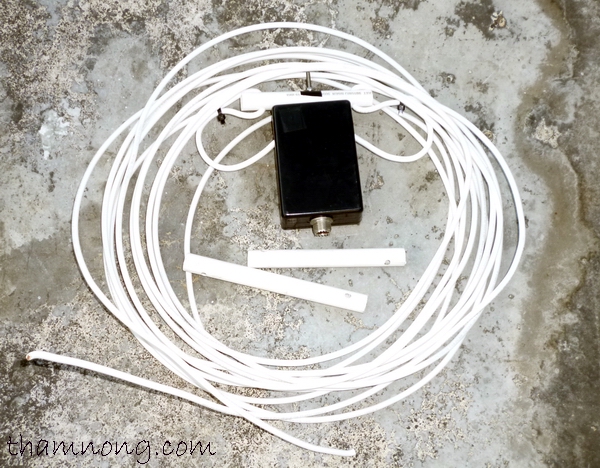

ประกอบเสร็จแล้ว พร้อมจะติดตั้ง ใช้งาน



ในขณะติดตั้งก็ทำการวัดค่า SWR ไปด้วย ซึ่งความยาวขนาดนี้ (คือยาวด้านละ 2.72 เมตร) ค่า SWR มันจะไปลงที่ความถี่ต่ำกว่าที่ต้องการ
ดังนั้นเราจะต้องตัดปลายสายไฟทั้งสองด้าน ด้านละครึ่งเซ็นติเมตรเพื่อเป็นการแมตช์สายอากาศให้ได้ค่า SWR ต่ำๆ ที่ความถี่ที่ต้องการ
..ตัดไป...วัดไป...เมื่อได้ค่า SWR ที่พอใจแล้วก็หยุดตัด จากนั้นก็มัดสาย ยึดโยงให้เรียบร้อย แข็งแรง

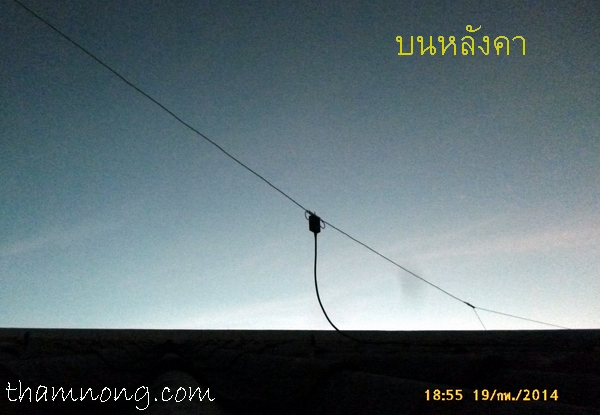

วันนี้ติดตั้งเสร็จ เวลาค่ำพอดี

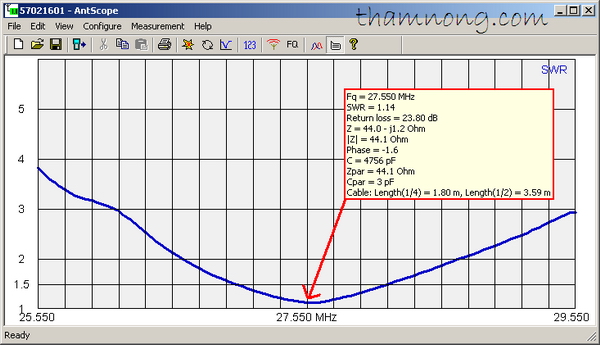

ลงจากหลังคา มาทำการวัดค่า SWR ที่ปลายสายอีกรอบ
(จากหลังคาดาดฟ้า ผมต่อลงมาด้วยสาย RG8 ยาวประมาณ 25 เมตร)
